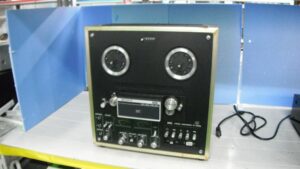

【修理事例】ステレオテープデッキ SONY TC-9400A

S様より修理のご依頼を頂き、無事に修理完了致しました。

品名

ステレオテープデッキ

メーカー

SONY

型番

TC-9400A

不具合症状

右チャンネルのボリュームメータが雑音と共に振り切れ、再生不可となった。カウンタのベルト緩みとボリュームメータ裏のスポンジ劣化。

【診断内容】

1. Rch のメーターが勝手に振れる。
2. カウンターが動かない。
3. 入出力ボリュームの接触が不安定。
4. 録音レベルがズレている。
5. テープスピード：3.059KHz 。
6. MIC ボリュームにガリ音がある。
7. 再生レベルLch が3dB 低い。
8. MIC ATT スイッチ切替時にノイズが出る。
9. REC LED が点灯しない。
10. MONITOR スイッチの切替で Rch が出たり出なかったりする。
11. 測定

【原因】

1. 再生アンプのトランジスタ（2SC632）不良。
2. 駆動用ゴムベルトの劣化による伸び。
3. 当該ボリュームの接触不良。
4. Lch -3dB で 1KHz-10KHzフラット録音。
5. 解析の結果、調整回路が無いため現状となります。
6. 当該ボリュームの接触不良。
7. 調整ズレ。
8. 当該スイッチの接触不良。
9. REC スイッチの接触不良。
10. 当該スイッチの接触不良。
11. –

【処置内容】

1. 当該トランジスタの代替交換（2SC815）にて対応しました。
2. 当該ゴムベルトの交換にて対応しました。
3. 当該ボリュームへの接点復活剤塗布による処理にて対応しました。
4. 録音レベル3dB アップでの再調整にて対応しました。
5. 調整回路が無いため現状となります。
6. 当該ボリュームへの接点復活剤塗布による処理似て対応しました。
7. 再調整にて対応しました。
8. 当該スイッチへのへの接点復活剤塗布による処理似て対応しました。
9. 当該スイッチへのへの接点復活剤塗布による処理似て対応しました。
10. 当該スイッチへのへの接点復活剤塗布による処理似て対応しました。
11. ・テープスピード　19cm：3.039ＫＨｚ／9.5cm：1.519KHz
    ・再生周波数特性：OK　　・録再周波数特性：OK

ご依頼の不具合について、上記の通り診断・修理を行い完了致しました。
