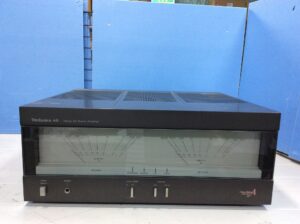

【修理事例】ステレオパワーアンプ Technics SE-A5

【修理事例】ステレオパワーアンプ Technics SE-A5

Y様より修理のご依頼を頂き、無事に修理完了致しました。

品名
ステレオパワーアンプ
メーカー
Technics
型番
SE-A5
不具合症状
ノイズの原因がアンプかパワーアンプにあるようです。

【診断内容】

  1. vLch のマイナス側の波形が出ない。これがノイズの原因と推測されます。
  2. SPEAKERS スイッチのラチェットが効かない。
  3. ボリュームにガリ音があります。
  4. スピーカーのREMOTE Rch -端子が破損しています。
  5. 小出力で波形が不安定になる。
  6. 上記修理後のエージング(40分経過後)で Lch のひずみを検出しました。
  7. 測定

【原因】

  1. 診断時の部品不良ではなく、A Class 段トランジスターの半田クラックでした。
  2. 汚れによる固着。
  3. ボリュームの接触不良。
  4. REMOTE Rch -端子の破損。
  5. 出力リレーの接触不良。
  6. A Class のトランジスター(2SC2632)の不良。

【処置内容】

  1. 当該部の半田修正にて対応しました。
  2. 当該部のクリーニングにて対応しました。
  3. ボリュームの接点復活処理にて対応しました。
  4. スピーカー端子ブロックのカスタム代替交換にて対応しました。
  5. 当該リレーの端子みがきにて対応しました。
  6. 当該トランジスターの交換にて対応しました。
  7. ・出力/周波数特性:OK  ・オフセット:0V  ・歪率(+N) L:0.0015%/R:0.0018%

ご依頼の不具合について、上記の通り診断・修理を行い完了致しました。
