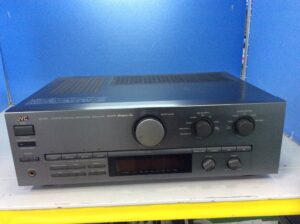

【修理事例】Remote Control Integrated Amplifier JVC AX-R741

E様より修理のご依頼を頂き、無事に修理完了致しました。

品名

Remote Control Integrated Amplifier

メーカー

JVC

型番

AX-R741

不具合症状

スイッチを入れて最初は問題なく音声が出ているのですが、時間が経つと音が途切れ、その頻度が増え、中断が長くなります。

【診断内容】

1. CD入力、PHONO入力で音が途切れる事がある。入力セレクタを押すと入力LEDが点滅する事がある。
2. BALANCE、MASTER VOLUME に若干のガリ音がある。
3. バイアス電圧が低い。
4. –
5. 測定
6. その他

【原因】

1. SOURCE SELECTOR ロータリースイッチの接点接触不良（接触抵抗値が大きく、キーマトリックスのデータが途切れて、マイコンがミューティングを掛けている）。
2. 当該ボリューム接点の接触不良。
3. 調整ズレ
4. –
5. –
6. –

【処置内容】

1. 当該スイッチの洗浄、接点クリーニングにて対応しました（併せてREC SELECTOR スイッチも）。
2. ⇒当該ボリュームの接点クリーニングにて対応しました（併せてSPI LEVEL ボリュームも）。
3. 再調整にて対応しました。
4. オフセット電圧：OK、スピーカーリレー抵抗値：OK範囲。
5. ・出力：65W/8Ω＜トランス対応電圧：110Vの為＞　　・バイアス電圧：11mV
   ・歪率 L/R(%)　20Hz：0.01/0.004　1kHz：0.005/0.004　10kHz：0.005/0.004
6. 内部のクリーニングを実施しました。

ご依頼の不具合について、上記の通り診断・修理を行い完了致しました。
